概述：

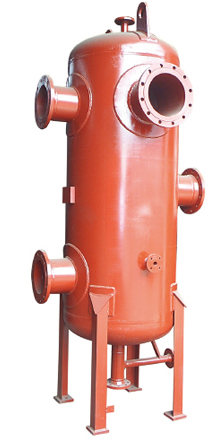

旋風分離器作為高效的氣、固分離設備，廣泛用于天然氣、煤層氣的初級分離，它主要用于除去輸送氣體介質中攜帶的固體雜質和粉塵微粒，以確保天然氣管道及設備的正常運行。

工作原理：夾帶固體顆粒的氣體，由旋風子上部的切向進口進入旋風子，使其沿器壁高速旋轉轉向器底旋轉，到達底部后折向成為內層的上旋氣流，從旋風分離器的排氣口排出。由于離心力的作用，氣流中夾帶的塵粒在隨氣流旋轉的過程中逐漸趨向旋風分離器下腔，加上本身的重量而向下移動，由旋風子底部的出口排除；不含固體顆粒的氣體離心力小，則由旋風子頂部的出口流出。

技術參數：

設計標準：GB150-2011《壓力容器》

結構形式：立式

連接法蘭標準：HB/T20592~HG/T20615-2009或ANSI B16.5等

設計壓力：<10MPa

設計溫度：-40℃~80℃

壓降：《0.03MPa

分離精度和效率：

（1）固體直徑為100um以上的粉塵分離效率99.999%。

（2）固體直接為10um以上的粉塵分離效率99.9%。

（3）固體直接為10um以下的粉塵分離效率98.5%。

材料標準：

GB713-2008

NB/T47008-2010

連接法蘭標準：HG/T20592-20615-2009或ANSI B16.5

結構形式：立式

安裝形式：垂直安裝

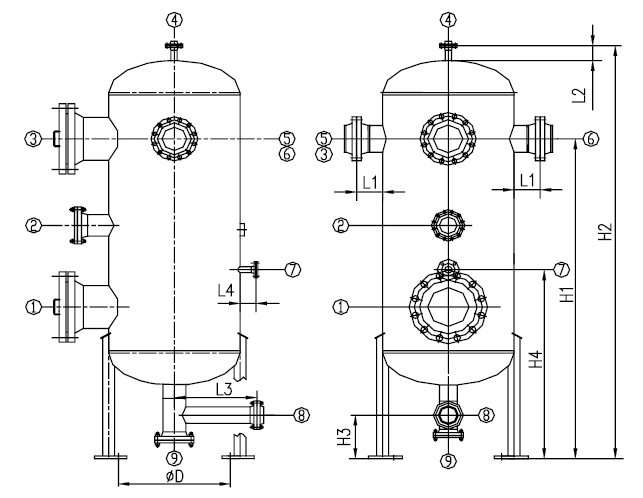

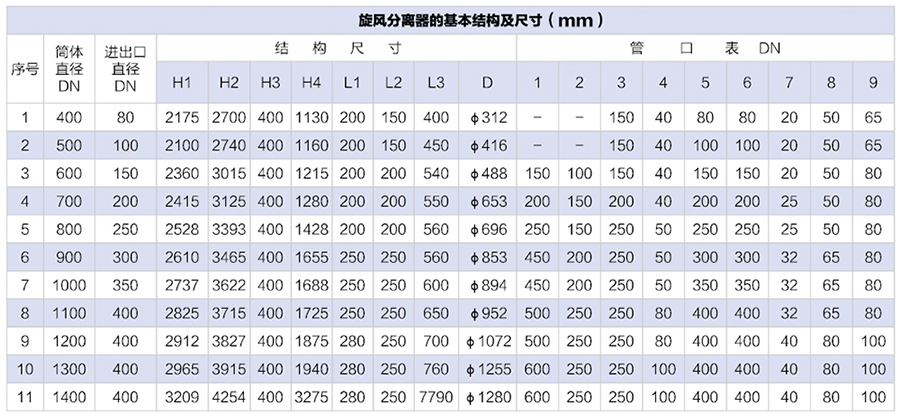

規格釋義：

DN 800/DN250-PN25-主筒體直徑DN800/進、出口直徑DN250

PN25-設計壓力2.5（MPa）

安裝與連接方式

    旋風分離器為水平安裝和立式安裝。水平安裝時設備的主軸線水平度小于5/1000，垂直安裝時設備的主軸線不垂直度小于3/1000。

    設備采用法蘭連接，并配置放空閥、安全閥、壓力表及排污閥等。

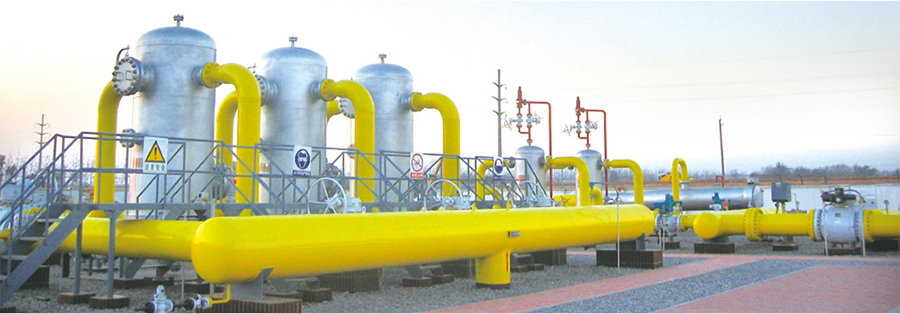

應用范圍:

天然氣、煤層氣的初級分離；

去除干燥床下游的干燥劑顆粒；

去除催化床下洲的催化劑粉末；

用于計量和調壓站；

用于城市配氣系統。
