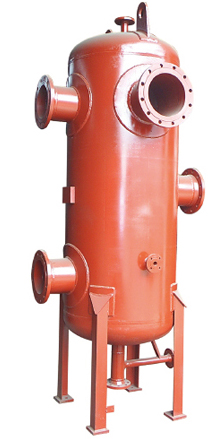

概述：
旋流分離器是在旋風分離器在基礎上開發的一種高效氣、固、液分離設備，廣泛適用于氣、液和氣、固液混合物的高效分離。
工作原理：旋流分離器將離心分離、過濾分離等技術有機的集合起來，避免了液膜剪斷、重新霧化、液體夾帶、卷吸、抽吸、二次破碎現象出現。在分離過程中，氣體在一定的壓力下進入旅流器旋轉同時沿軸向向下流動，在離心力的作用下，大量液體和固體顆粒被甩向筒體下部的壁面，氣體流出旋流器，在流動過程中流通截面逐漸增大，逐速逐漸降低，液和固體沿器壁排出分離器，實現氣液或氣固分離過程。氣、液或氣、固經分離后的氣體進入出口管，流入捕霧器，進入二次分離，將氣體中夾帶的小液滴凝聚成大液滴，依靠本身的重力下落，經導流管進入積液腔，最后分離出來的固體顆粒和游人由排污口排除，經分離后的氣體由出氣口排出。
技術參數：
設計標準：GB150-2011《壓力容器》
結構形式：立式和臥式
連接法蘭標準：HG/T20592~HG/T20615-2009或ANSIB16.5等
材料標準：鋼板：Q345R GB713-2008 鍛件：16Mn NB/T47008-2010
性能指標：
設計壓力:<10MPa
設計溫度：-40℃~80℃
壓力降：<0.05MPa
分離精度：可除去》3-5um的固體顆粒
可除去》8-10um的液體顆粒
分離效率：在工況點，分離固體和液體顆粒的效率同時達到99%；
在工況點±15%范圍內，分離效率為97%。
流量波動范圍：40%～120%

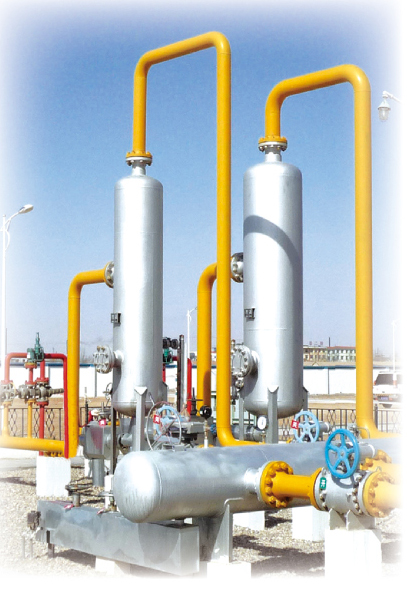

應用范圍：
天然氣、煤層氣的初級分離；去除干燥床下游的干燥劑顆粒；去除催化床下游的催化劑粉末；用于計量和調壓站；用于城市配氣系統。
