概 述:

隨著我國能源結構的變化和環保力度的不斷加大,使天然氣的開發和利用得到迅猛的發展,壓縮天然氣把井口天然氣或管道天然氣凈化壓縮后,進行高壓儲存和運輸,到達使用地點,經過多級換熱,減壓直接輸入管網供應各類用戶。

CNG調壓站至使用地在300公里以內為經濟范圍,一般不超過500公里,供應規模2000-4000戶。供氣量200-5000Nm3/h為宜,過大 或過小都使單位用氣成本加大。

該系統較長輸管線投資規模小、建設周期短、資金回收快,將來可作為長輸管線的調峰和備用氣源。


壓縮天然氣調壓站工作原理:將撬車罐內高壓天然氣經過預熱,逐級降壓,并進行安全控制和計量、加嗅等工序使氣體壓力達到符 合規范要求的壓力向管道輸送。按調壓機制可分為兩級調壓和三級調壓。

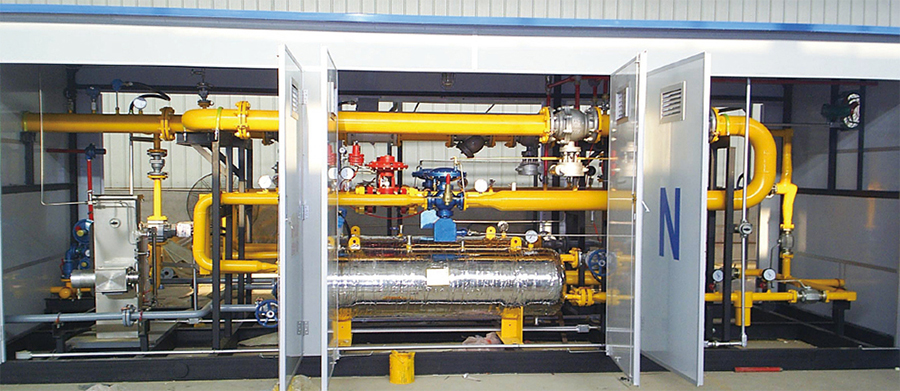

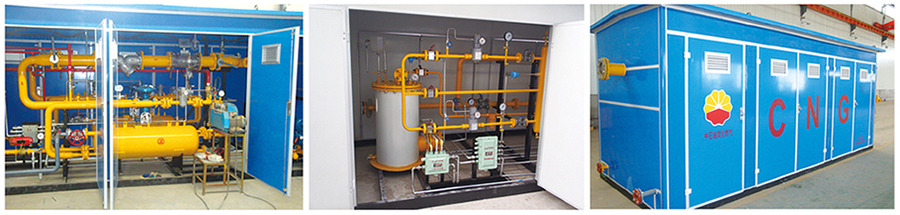

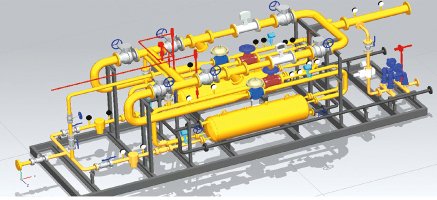

CNG調壓站結構簡介

壓縮天然氣調壓站按照設備站內的布置和設備的功能分為:

卸車系統(高壓膠管、快裝接頭、高壓閥門)

調壓換熱系統(高壓緊急切斷閥、換熱器、調壓器、放散閥)

流量計系統(流量計)

控制系統(中央控制臺)

加熱系統(燃?xì)忮仩t、熱水泵等)

首先撬車內的高壓天然氣經過卸車系統進入調壓換熱系統,在調壓換熱系統內經過兩次換熱,兩次或三次調壓進入流量計量和加臭 系統,然后進入管網。加熱系統提供氣體減壓過程中所需要的熱量,控制系統對整個系統進行監控。
